Dacă pregătești o construcție, o renovare care implică intervenții structurale sau o lucrare exterioară, este util să cunoști principalele tipuri de oțel beton și rolul lor. În continuare vei afla ce înseamnă clasele B500B și B500C, ce diametre sunt folosite frecvent, unde se utilizează plasele sudate și ce trebuie verificat înainte de turnarea betonului.
Armătura trebuie aleasă însă conform proiectului de structură. Diametrul barelor, clasa oțelului, lungimea suprapunerilor și poziția armăturii sunt stabilite de proiectant și nu ar trebui modificate în funcție de stocul disponibil sau de estimări făcute pe șantier.
Ce este oțelul beton și de ce îl folosești în construcții
Oțelul beton, numit frecvent fier beton, este un produs siderurgic destinat armării betonului. Îl găsești sub formă de bare drepte, colaci, etrieri, bare fasonate și plase sudate. Înainte de turnare, echipa montează aceste produse în cofraj, conform planșelor de armare. Betonul și oțelul lucrează bine împreună deoarece au comportări apropiate la variațiile obișnuite de temperatură. Betonul protejează barele împotriva acțiunii directe a umidității și a focului, iar armătura limitează fisurile și preia solicitările pe care betonul simplu nu le poate susține.
Pe șantier întâlnești câțiva termeni utili:
- bară striată sau profilată - bară cu nervuri care se fixează mai bine în masa betonului;
- bară netedă - bară fără nervuri, utilizată limitat, de regulă la lucrări secundare;
- armătură - ansamblul de bare, etrieri sau plase montat într-un element de beton;
- etrier - piesă îndoită care înconjoară barele longitudinale din grinzi sau stâlpi;
- acoperire cu beton - distanța dintre armătură și fața exterioară a elementului turnat.
În majoritatea construcțiilor din beton armat, armătura contribuie la comportarea corectă a fundațiilor, centurilor, stâlpilor, grinzilor și planșeelor. Pentru elementele portante, respectă întotdeauna proiectul realizat de un inginer structurist.
Caracteristicile importante ale oțelului beton
Rezistența la curgere și la rupere
Rezistența la curgere arată momentul în care o bară începe să se deformeze permanent sub acțiunea unei forțe. Rezistența la rupere indică solicitarea maximă pe care oțelul o suportă înainte de cedare. Aceste valori nu se aleg separat de restul structurii. Dacă proiectul indică o anumită clasă de oțel, nu o înlocui cu alta fără acordul proiectantului. O modificare aparent simplă poate schimba lungimile de ancorare, numărul barelor și modul în care lucrează elementul de beton.
Ductilitatea
Ductilitatea arată cât de mult se poate deforma oțelul înainte să se rupă. Această proprietate contează mai ales în cazul construcțiilor amplasate în zone seismice, unde structura trebuie să suporte deformații controlate în timpul unui cutremur. Un oțel cu ductilitate potrivită permite și fasonarea corectă a barelor. Totuși, nu îndoi și nu îndrepta repetat aceeași zonă a unei bare, deoarece materialul se poate slăbi local.
Aderența la beton
Barele striate au nervuri care creează o legătură mecanică bună cu betonul. Din acest motiv, ele apar în majoritatea elementelor structurale. Aderența nu depinde doar de profilul barei, ci și de poziționarea corectă, compactarea betonului și respectarea detaliilor de armare. Verifică lungimile de ancorare, cârligele și suprapunerile indicate în planșe. O bară cu diametrul corect nu poate prelua eficient eforturile dacă nu este ancorată corespunzător.
Fasonarea și sudarea
Fasonarea înseamnă tăierea și îndoirea barelor potrivit dimensiunilor din proiect. Etrierii, agrafele și barele îndoite cer raze de curbare potrivite pentru diametrul oțelului. Folosește echipamente adecvate și evită lucrul improvizat cu flacără sau lovituri puternice. Sudarea armăturilor necesită o soluție prevăzută în proiect și o tehnologie verificată. Nu suda bare doar pentru că montajul pare mai rapid. Temperatura ridicată poate afecta proprietățile oțelului în zona sudată.
Comportarea la coroziune
Apa, clorurile, infiltrațiile și acoperirea insuficientă cu beton pot favoriza coroziunea. Rugina avansată reduce secțiunea barei și poate produce fisuri sau desprinderi în beton. Folosește distanțieri, păstrează armătura curată și respectă stratul de acoperire indicat în proiect. După turnare, compactează betonul corect, astfel încât să nu rămână goluri în jurul barelor.
Clase și marcaje: cum citești oțelul beton
În construcțiile obișnuite din România apar frecvent clasele B500B și B500C. Marcajul oferă informații despre categoria de oțel, rezistența la curgere și ductilitate:
- B indică oțel pentru armarea betonului;
- 500 reprezintă limita caracteristică de curgere, exprimată în MPa;
- ultima literă arată clasa de ductilitate.
În mod uzual, clasa B500C are o ductilitate mai mare decât B500B și este folosită frecvent în structuri proiectate pentru zone seismice. Proiectantul stabilește însă clasa necesară pentru fiecare lucrare. Poți întâlni și denumiri mai vechi, precum PC 52 sau OB 37. Nu presupune că acestea corespund automat produselor actuale. Verifică proiectul, eticheta producătorului, declarația de performanță și certificatul de calitate.
La recepția materialului, urmărește:
- clasa oțelului și diametrul barelor;
- marcajele și etichetele de identificare;
- cantitatea livrată;
- starea fizică a produselor;
- documentele care permit identificarea lotului.
Tipuri de oțel beton și produse pentru armare

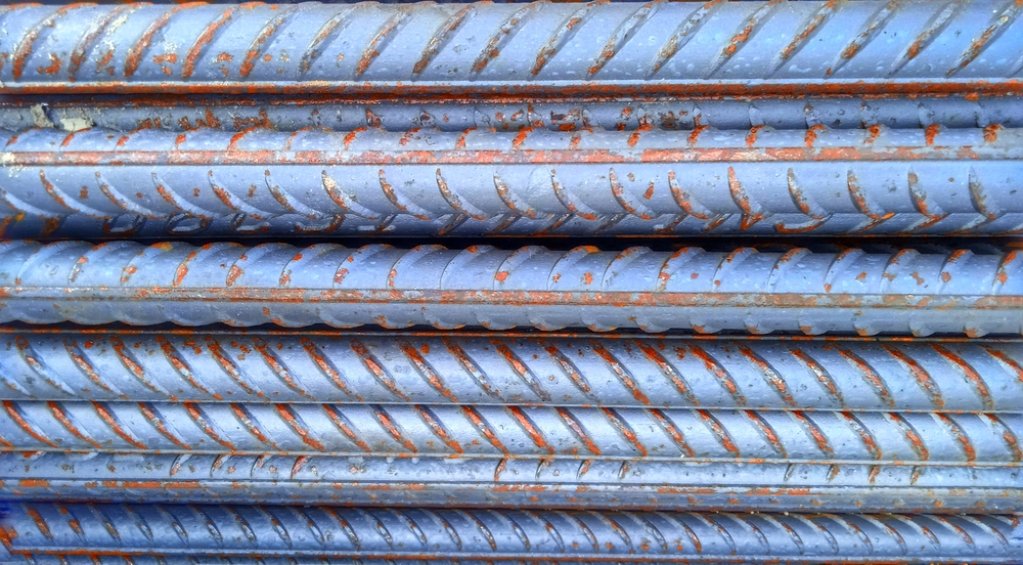

Bare striate
Barele striate au suprafața profilată cu nervuri și se folosesc frecvent la fundații, elevații, stâlpi, grinzi, centuri, plăci și scări. Nervurile ajută bara să se fixeze în beton și să transfere solicitările către elementul armat. Le găsești sub formă de bare drepte, de obicei la lungimi standard. Pentru diametre mai mici, unele produse pot fi livrate și sub formă de colac.
Bare netede
Barele netede nu au nervuri, astfel că aderența lor la beton este mai redusă. Se folosesc doar în situațiile prevăzute în proiect, de exemplu pentru anumite elemente auxiliare sau armări secundare. Nu înlocui o bară striată cu una netedă, chiar dacă diametrul este identic. Cele două produse au moduri diferite de conlucrare cu betonul.
Oțel beton în colaci
Colacii ajută la debitarea și fasonarea barelor cu diametru mic, mai ales pentru etrieri, agrafe sau armături de distribuție. Această formă de livrare poate reduce resturile rezultate din tăiere, dar necesită utilaje pentru îndreptare și fasonare. Înainte de montaj, verifică dacă barele îndreptate păstrează forma cerută de proiect. O bară deformată accidental nu trebuie introdusă într-un element structural fără verificare.
Bare fasonate și carcase de armare
Barele fasonate ajung pe șantier tăiate și îndoite conform extrasului de armare din proiect. Carcasele sunt ansambluri de bare deja legate, folosite frecvent pentru grinzi, stâlpi sau fundații. Aceste soluții ajută echipa să lucreze mai organizat și reduc timpul de pregătire. Totuși, verifică etichetele fiecărei piese, dimensiunile, numărul de etrieri și orientarea carcaselor înainte de montaj.
Plase sudate
Plasele sudate sunt panouri formate din bare sau sârme dispuse perpendicular și sudate în punctele de intersecție. Pot fi folosite la plăci pe sol, șape, alei, trotuare, platforme și pardoseli, dacă sunt menționate în proiect. O plasă sudată distribuie armătura pe suprafețe mari, însă nu înlocuiește automat armătura principală a unei plăci structurale. Ridică plasa pe distanțieri, astfel încât să rămână în poziția prevăzută în secțiunea plăcii.
Diametre uzuale și alegerea barelor
Simbolul Ø, citit „fi”, indică diametrul nominal al barei în milimetri. De exemplu, Ø12 arată o bară cu diametrul de 12 mm. Pe șantiere se folosesc des diametre între Ø6 și Ø32 mm. Orientativ, în proiecte sunt întâlnite frecvent următoarele diametre:
- Ø6–Ø8 mm pentru etrieri, agrafe și armături de distribuție;
- Ø10–Ø12 mm pentru plăci, centuri și unele fundații de dimensiuni reduse;
- Ø14–Ø20 mm pentru bare longitudinale din grinzi, stâlpi sau fundații;
- Ø22 mm și peste pentru elemente cu solicitări ridicate, calculate de structurist.
Pentru lucrările în care proiectul prevede utilizarea acestui diametru, vezi bare striate de 12 mm disponibile la preț bun pe MatHaus. Verifică mereu clasa înscrisă în proiect, nu doar diametrul barei.
Poți estima masa unei bare cu formula orientativă kg/m ≈ d² / 162, unde d reprezintă diametrul în milimetri. De exemplu, o bară Ø12 cântărește aproximativ 0,89 kg/m, iar una Ø16 ajunge la circa 1,58 kg/m. Pentru comandă, folosește extrasul de armare, deoarece masa finală depinde de lungimi, forme și toleranțe.
Domenii de utilizare ale oțelului beton
În cazul fundațiilor și al elevațiilor, armătura preia solicitările generate de greutatea construcției și de teren. Barele trebuie montate pe distanțieri, nu direct pe pământ sau pe stratul de egalizare.
La stâlpi, grinzi, centuri și buiandrugi, barele longitudinale lucrează împreună cu etrierii. Aceștia mențin barele în poziția corectă și contribuie la preluarea eforturilor tăietoare. Respectă distanța dintre etrieri, în special în zonele de capăt ale stâlpilor și grinzilor.
Plăcile, planșeele și scările necesită armare poziționată corect pe înălțimea elementului. Dacă lași barele sau plasa pe cofraj, ele nu mai ajung în zona calculată pentru preluarea întinderilor.
La alei, trotuare, terase și platforme, armătura poate limita fisurile produse de contracția betonului sau de variațiile de temperatură. Dacă zona preia trafic auto, încărcări mari sau se află pe teren dificil, cere o soluție tehnică înainte de execuție.
Cum alegi și montezi corect armătura
Pornește de la planșele de structură și de la extrasul de armare. Organizează barele în funcție de diametru, clasă și formă, apoi verifică dacă ai toate accesoriile necesare pentru montaj, precum distanțieri, sârmă de legat și capre pentru susținerea armăturii. Înainte de turnare, verificări:
- Compară diametrele și numărul barelor cu planul de armare.
- Controlează suprapunerile, ancorările și poziția etrierilor.
- Montează distanțieri pentru a păstra acoperirea cu beton.
- Leagă barele astfel încât armătura să nu se miște la turnare și vibrare.
- Curăță barele de noroi, ulei, vopsea, gheață sau beton întărit.
- Verifică dacă plasele sudate și barele superioare sunt ridicate la cota necesară.
- Înainte de turnarea betonului, verifică dacă armătura trebuie inspectată de responsabilul tehnic al lucrării.
Nu reduce lungimea suprapunerilor doar pentru a economisi material și nu schimba poziția armăturii fără indicații din proiect. Dacă intervii asupra unor pereți, grinzi, plăci sau fundații existente, discută mai întâi cu un inginer structurist.
Depozitarea și manipularea pe șantier
Depozitează barele pe suporturi, deasupra solului, într-o zonă fără apă stagnantă și noroi. Separă materialele pe diametre și loturi, păstrează etichetele vizibile și evită contactul cu uleiuri sau vopsele. La manipularea armăturii, poartă mănuși și încălțăminte de protecție și folosește echipamente adecvate pentru ridicarea pachetelor grele. Protejează capetele barelor verticale rămase expuse cu capace speciale, pentru a reduce riscul de accidentare.
O alegere corectă începe cu proiectul și continuă cu verificarea materialelor, montaj atent și control înainte de turnare. Pentru fundații, stâlpi, grinzi, plăci sau alte elemente portante, respectă detaliile stabilite de proiectant și solicită sprijin tehnic pentru orice modificare.
